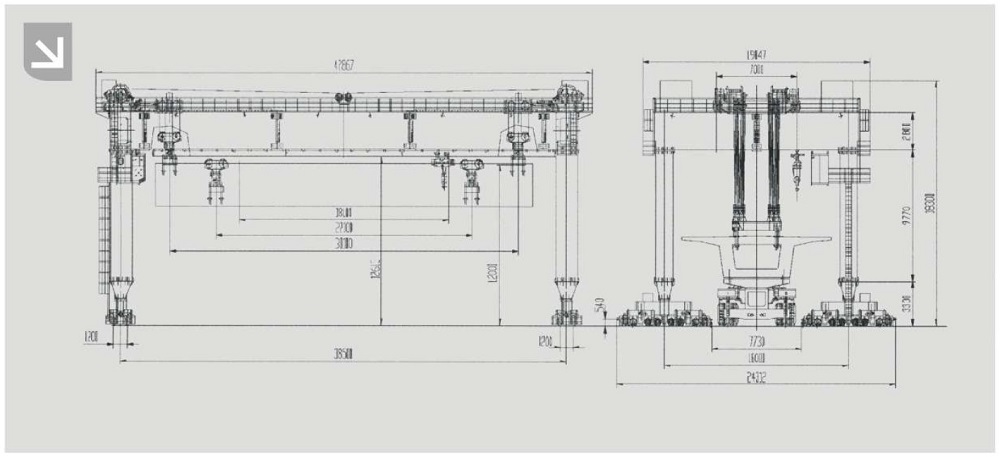

เครนสำหรับงานก่อสร้างชิ้นส่วนสะพาน Concrete segment gantry crane ออกแบบมาเพื่อใช้ในงานขนย้ายชิ้นส่วนสะพานคอนกรีต โดยมีความสามารถในการยกวัตถุได้มากถึง 900 ตันต่อครั้ง เคลื่อนที่ด้วยล้อโลหะผสมคาร์บอน หรือล้อยาง มีเครื่องปั่นไฟฟ้าภายในตัว สามารถทำงานได้ต่อเนื่องนานสูงสุด 55 ชั่วโมง มีรีโมทควบคุมจากระยะไกลได้มากถึง 80 เมตร
ข้อมูลทางเทคนิค
Lifting Capacity | t | 450 | 450 450 | |
Span | m | 38 | 38.5 | |
Lifting Heigh | m | 30 | 12 | |
Duty | A3 | A3 | ||
Speed | Hoist | m/min | 0.05-0.5-1 | |
Crab travelling | 0.2-2-4 | |||
Trolley traveling | 0.5-5-10 | |||
Electric Hoist | Hoist Type | CD,16t-30D | Wh164 20t-12D | |
Lifting capacity | t | 16 | 20 | |
Hoisting speed | m/min | 3.5 | 3.3 | |
Traversing speed | m/min | 20 | 14 | |
Lifting height | m | 28.5 | 12 | |
Duty | A3 | A3 | ||
Lock Load Veer | º | 90 | 90 | |
Wheel Base | m | 16 | 16*7.73 | |
Base Girder Model | m | 1500 | 2000∼3200 | |
Steel Track Recommended | P50 | P60 | ||
Max Wheel Loading | kN | 360 | 225 | |
Duty | A5 | A5 | ||
Total weight | t | 410 | 505 | |
Total Power | kW | 175 | 259 | |
Power Supply | t | 3 Phase 50Hz A.C. 380V |
