โอเวอร์เฮดเครน สำหรับเคลื่อนย้ายเหล็กแท่ง (Overhead crane with Carrier-beam) ถูกออกแบบมาสำหรับงานเคลื่อนย้ายเหล็กแท่ง เช่น เหล็กไอบีม, เหล็กเอชบีม, เหล็กวายแฟรงก์, แท่งบิลเล็ต โดยมีคานกระจายน้ำหนัก แขวนด้วยแม่เหล็กแบบเหนี่ยวนำ สำหรับใช้ยก และปล่อย ทำงานได้รวดเร็ว บาลานซ์น้ำหนักด้วยรอก 2 ชุด ที่ทำงานพร้อมกัน มีเซ็นเซอร์ควบคุมหลายจุด
ข้อมูลทางเทคนิต
Capacity | t | 16 : 16 | 20 : 20 | |||||||
Span | m | 25.5 | 34.5 | 25.5 | 34.5 | 25.5 | 34.5 | 25.5 | 34.5 | |
Lifting Height | 16 | |||||||||
Duty Class | A6 | A7 | A6 | A7 | ||||||
Speed | Hoist | m/min | 12.5 | 15.1 | 11.5 | 15.3 | ||||
Crab Travelling | 37 | 43.3 | 37.5 | 43.2 | ||||||
Trolley Travelling | 87.3 | 104.3 | 87.3 | 113.9 | ||||||

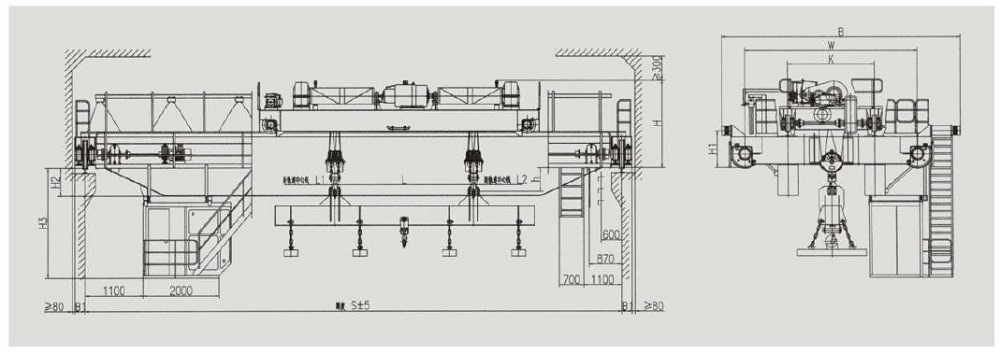

Limit Dimenstion | L | mm | 4000 | 4000 | ||||||
L1 | 2350 | 2650 | 2650 | 2650 | ||||||
L2 | 21000 | 24000 | 2400 | 2400 | ||||||
h | 494 | 390 | 750 | 750 | 470 | 368 | 750 | 750 | ||
Main Dimension | H | mm | 2626 | 2730 | 2750 | 2860 | 2754 | 2856 | 2800 | 2900 |
H1 | 1070 | 1170 | 1110 | 1210 | 1130 | 1230 | 1130 | 1230 | ||
H2 | 566 | 820 | 716 | 1020 | 550 | 802 | 700 | 1002 | ||
H3 | 2986 | 3240 | 3136 | 3440 | 2970 | 3222 | 3120 | 3422 | ||
K | 3000 | 3000 | ||||||||
W | 5500 | 5500 | ||||||||
B | 7478 | 7482 | 7562 | 7630 | ||||||
B1 | 300 | 300 | ||||||||
Max. Wheel Loading | kN | 322 | 357 | 335 | 370 | 347 | 385 | 363 | 399 | |
Power | kw | 111.3 | 135.5 | 142.5 | 173 | |||||
Crane Rail Recommend | QU70 | QU80 | QU100 | QU100 | ||||||
Power supply | 3 Phase 50Hz A.C. 380V |
